L’obbiettivo di questo progetto è la realizzazione di una abitazione con patio, che abbia esternamente un giardino.
Importante sarà sviluppare le connesioni tra questi tre elementi: patio, abitazione e giardino.

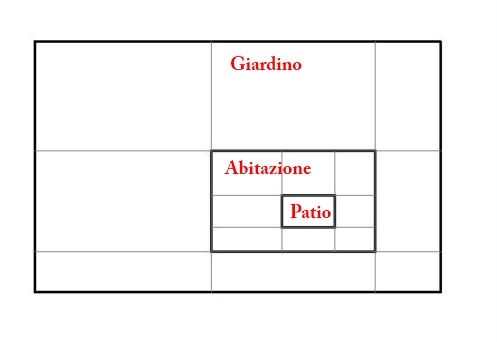

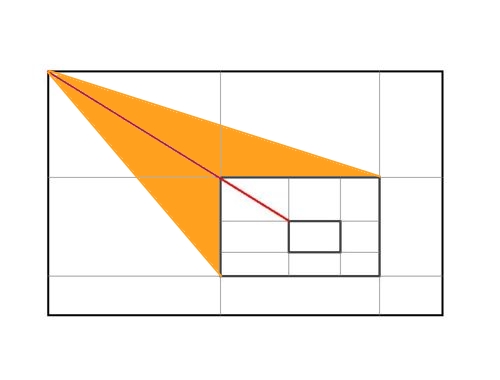

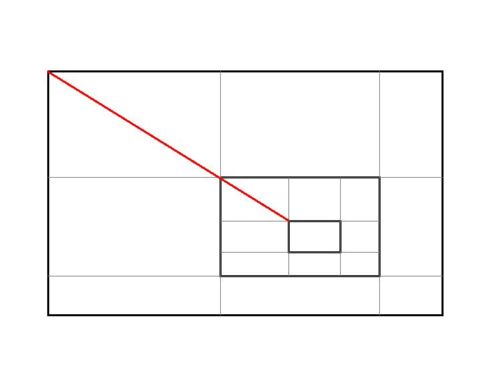

Griglia di congruità:

La griglia è caratterizzata dalle proporzione tra le parti, in particolare dall'utilizzo del rapporto aureo.
Nella griglia sono rintracciabili 2 caratteri predominanti: innanzitutto la struttura circolare che è presente sia nel giardino che avvolge la casa, sia nella casa che avvolge il patio; il secondo carattere è la relazione omotetica tra l'interno dell'edificio e il giardino.

1° Catalizzatore: definizione degli aggettivi

Un importante passo è quello di definire un catalizzatore dal quale sia possibile addurre i tre aggettivi ed una logica distributiva dell’edificio.
Io ho scelto questa poesia di Giuseppe Ungaretti.

Stelle

Tornano in alto ad ardere le favole.
Cadranno colle foglie al primo vento.
Ma venga un altro soffio,
Ritornerà scintillamento nuovo.

Da questa ho addotto i miei tre aggettivi, obbiettivi dell’architettura, e sono: ARDENTE, LEGGERO, BRILLANTE.
Con il colore rosso ho evidenziato i riferimenti a ardente, con la sottolineatura a leggero , con il grassetto a brillante.

2° Catalizzatore: definizione del paradigma indiziario

Come secondo catalizzatore ho scelto l'opera di René Magritte "L'impero della luce".

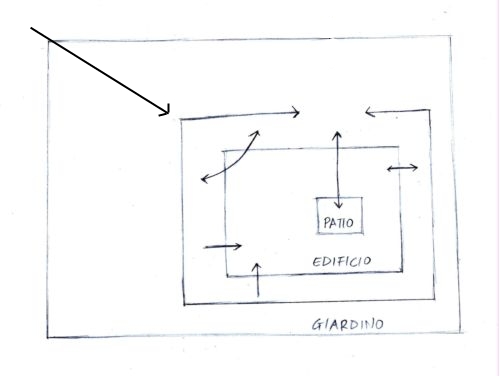

Paradigma organizzativo:

Extempore del 20/5:

Ambientazione e matrice generativa ambientale:

Ho ritenuto che un ambiente collinare fosse il luogo ideale per progettare una casa con giardino e patio, in quando qui si possono creare ottime relazioni tra edificio e contesto. Inoltre vedendo questo ambiente come fortemente naturale credo possa essere luogo adatto alla progettazione, sia dell’edificio che del giardino.

Ho dato inoltre molta importanza all'andamento del terreno esterno, mettendolo in relazione omoteticamente con l'altezza e i dislivelli interni degli eventi dell'edificio.

In questa immagine del paradigma indiziario ho iserito l'orientamento degli eventi. Ritengo infatti molto importante l'orientamento degli eventi sia riguardo gli obbiettivi (aggettivi), sia tenendo conto delle varie funzioni delle edificio.
Ho infatti deciso di esporre a Sud l'ingresso, permettendo ha questo evento( caratterizzato dll'aggettivo brillante) di assobire più luce possibile; altri due eventi sono esposti verso sud e sono la zona giono e la cucina rispettivamente a Sud-Est e Sud-Ovest. La zona notte è esposta a Nord-Est, così da rimanere un ambiente fresco e che possa coglie le prime luci del giorno.

Giardino:

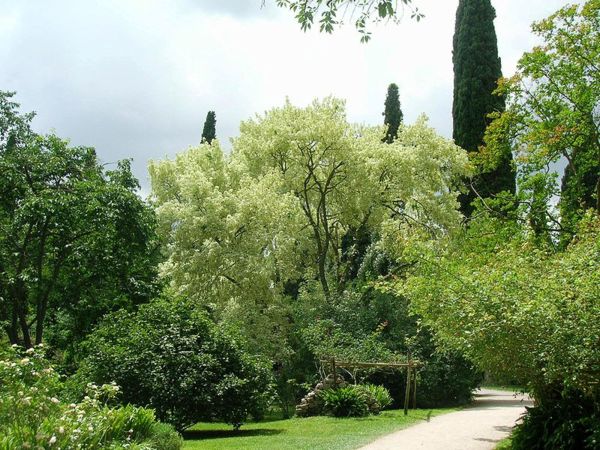

Come tipologia di giardino ho deciso di adottare un giardino all’inglese.
Vedo il giardino all'inglese come particolarmente adatto in un area collinare dove il punto fondamentale è la naturalità.

Scenario Zero:

Analisi dell'ingresso del giardino ad angolo:

Ho scelto di adottare un ingresso d'angolo, perchè vedo questo come ottimo luogo di scoperta del giardino ad del edificio.
Da questo infatti si possono cogliere gli andamenti altimetrici del terreno e degli spazi; inoltre è il punto ideale per osservare la simmetria volumetrica tra le parti.

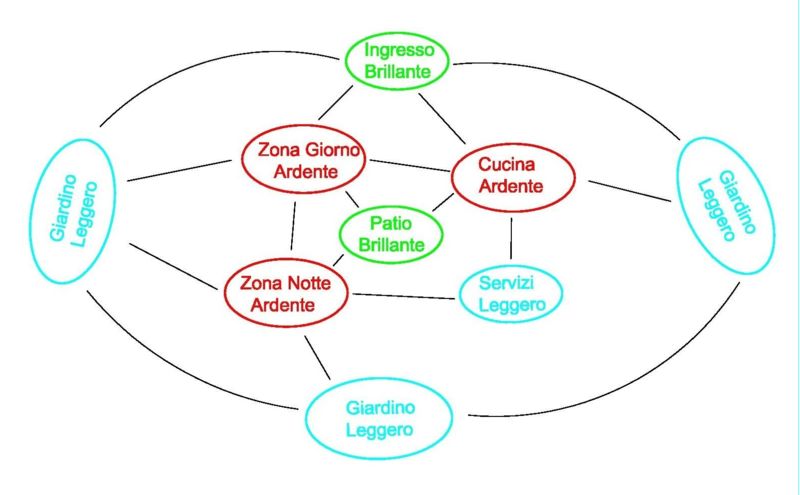

Analisi delle relazioni/connessioni tra gli eventi:

Ho incrementato la complessità della mia griglia di congruità inserendo delle campate minori, nelle zone di collegamento.

Relazione tra gli aggettivi dei tre progetti:

Indefinito---Brillante

Emozionante-Sonoro-Ardente

Protettivo---Leggero

Matrici di trasformazione:

In questo terzo progetto ho mantenuto gli aggettivi brillante e leggero del secondo, mentre come terzo aggettivo ho scelto ardente piuttosto che sonoro.
Ho preso le regole di trasformazione dei primi due progetti associate ai relativi aggettivi, avendo precedentemente associato gli aggettivi dei progetti ho trasferito anche le regole di trasformazione ai nuovi aggettivi.
Per maggiori dettagli le matrici di trasformazione sono nella pagina del primo e secondo progetto.

Regole dell’aggettivo BRILLANTE:

Come: si colora
LEGGE: La colorazione è effettuata tramite tonalità differenti, tutte dello stesso colore

Come: si chiude ( Superiormente)
LEGGE: Il piano di copertura è realizzato attraverso l'estrusione di rami di parabola.

Regole dell’aggettivo ARDENTE:

Come: si buca
LEGGE: I volumi sono bucati seguendo direzioni inclinate di angoli di piccola ampiezza rispetto al terreno 10°<x<20°. Queste aperture possono essere larghe in misure multipli di 25cm.
Come: si piega/taglia
LEGGE: La struttura si taglia e si piega formando angoli di 5°,10°,20°.(Ho apportato delle modifiche a questa regola in quanto grandi angoli erano proibitivi con piccoli eventi).

Regole dell’aggettivo LEGGERO:

Come: si collega
LEGGE: Le zone di collegamento/passaggio tra gli ambienti sono realizzate con strutture a telaio.

Come: si piega/stira
Legge: I volumi si piegano seguendo direzioni curvilinee. Come se attratti da un asse principale.

Regole aggiuntive:

Regole dell’aggettivo BRILLANTE:

Come: si chiude (lateralmente)
LEGGE: Il volume si chiude con grandi vetrati che occupano interamente le pareti.

Regole dell’aggettivo LEGGERO:

Come: si riveste
LEGGE: Gli ambienti sono rivestiti con strutture regolari a telaio.

Evoluzione dei singoli eventi:

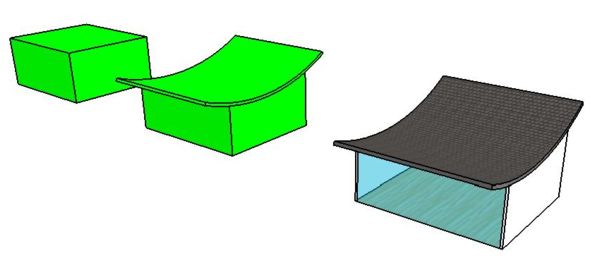

Trasformazione eventi aggettivo BRILLANTE:

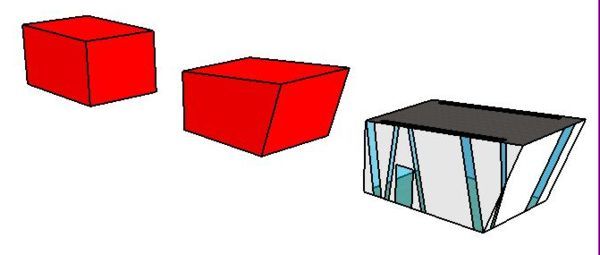

Ingresso:

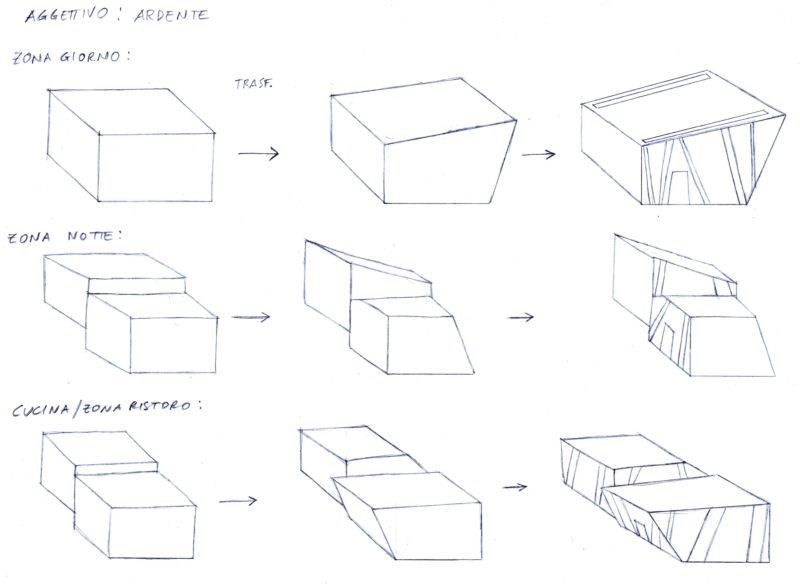

Trasformazione eventi aggettivo ARDENTE:

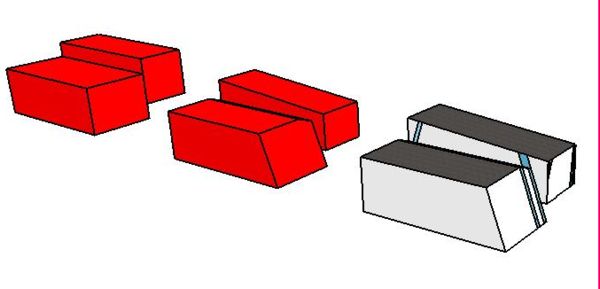

Zona giorno:

Zona notte :

Cucina:

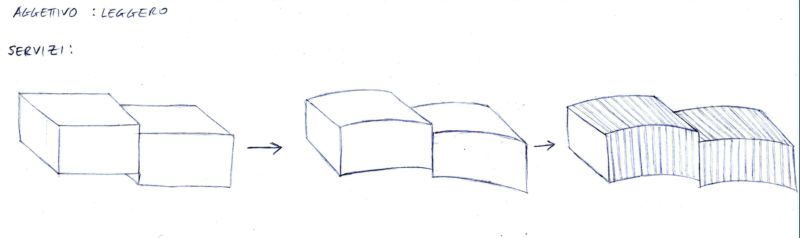

Trasformazione eventi aggettivo LEGGERO:

Servizi:

Connessione degli eventi-Scenari progettuali(incrementi progressivi di complessità):

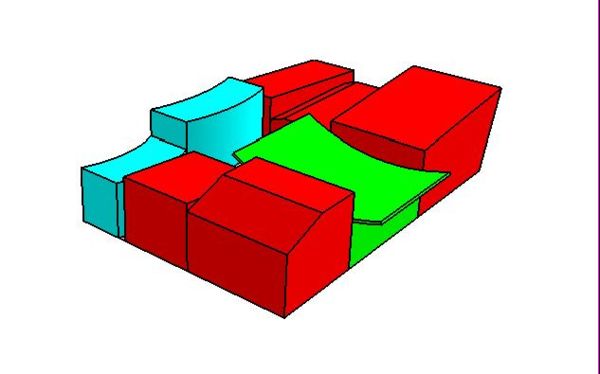

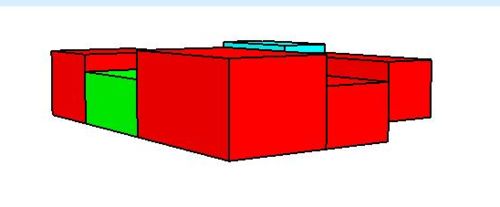

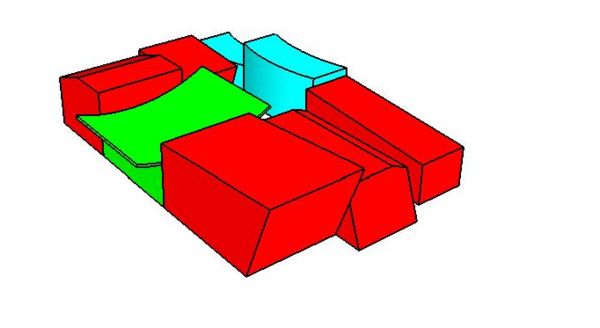

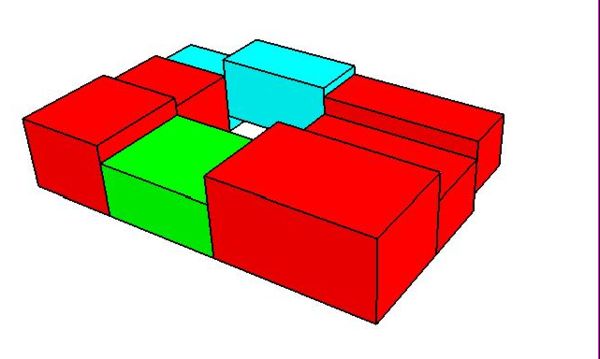

Queste immagini rappresentano ancora solo le volumetrie degli eventi e alcune trasformazioni morfologiche.

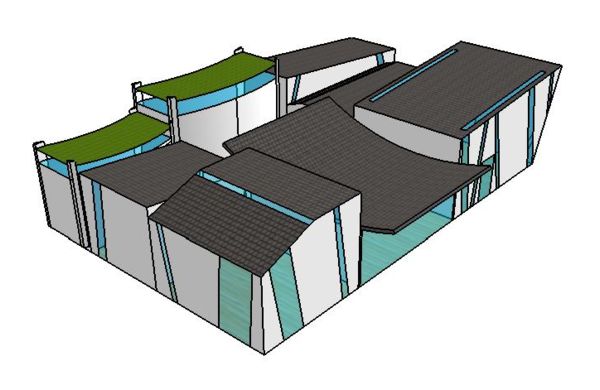

Qui ho apportato altre trasformazioni, tra cui le aperture e l'iserimento dei materiali.

Ho effettuato alcune modifiche alle aperture, inserendono alcune, inotre ho realizzato le campate minori, nelle zone di collegamento.

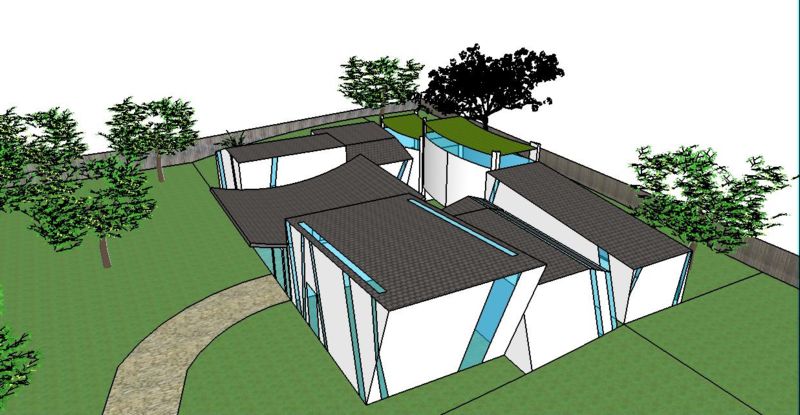

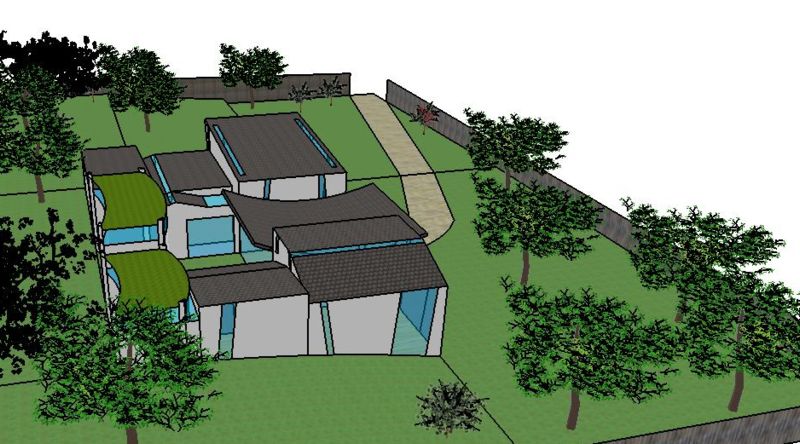

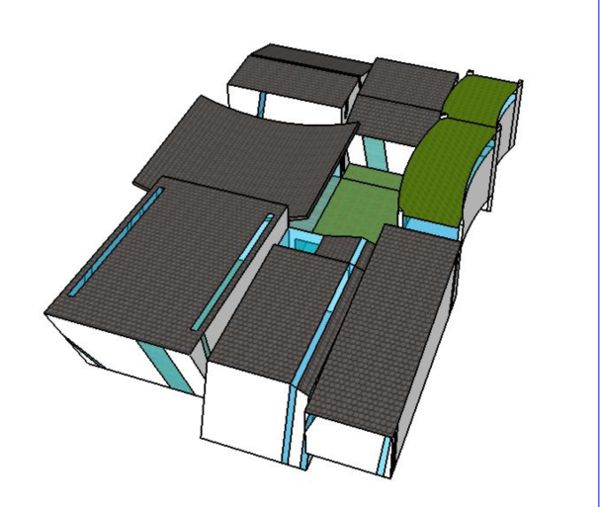

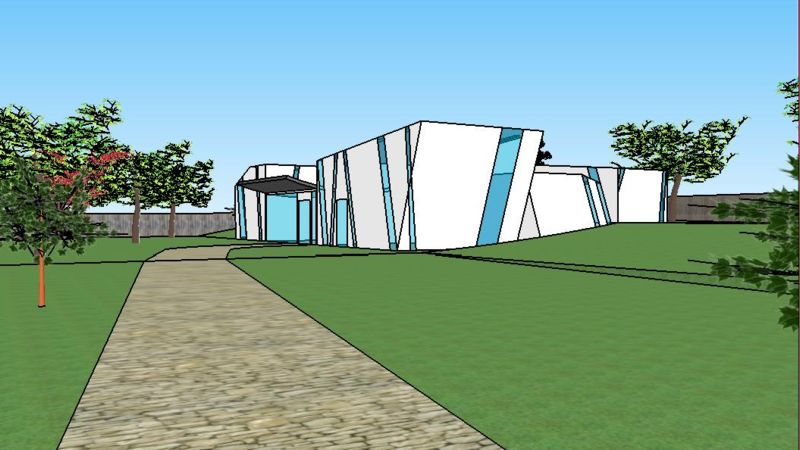

Queste ultime immagini raffigurano una possibile una possibile casa a piatio con giardino.

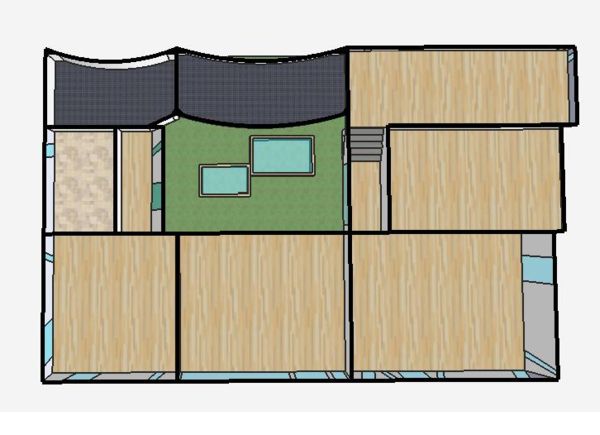

Sezione orizzontale e verticale del 3D:

Dettagli costruttivi:

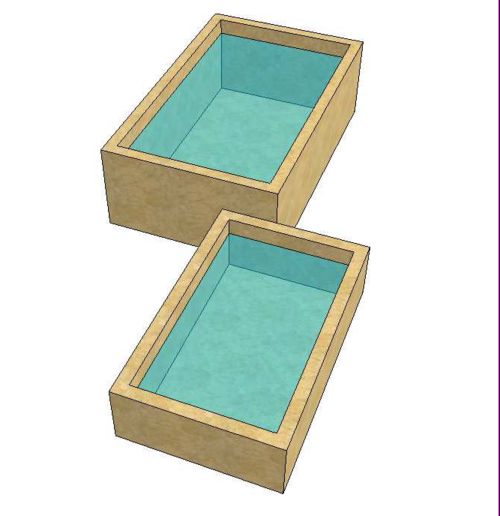

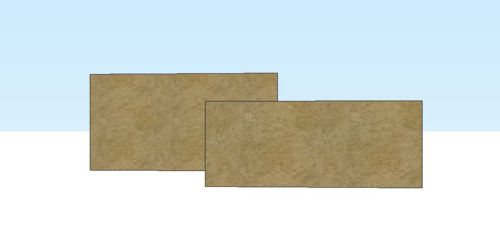

Fontane:

Il primo dettaglio che ho voluto approfondire sono le due piccole vasche presenti nel patio, che non ho precedentemente illustarto.
Innanzitutto dato che ritengo il patio l'eventi generante di tutti i rapporti proporzionali presenti nella casa, ho ritenuto creare questi due elementi con forti relazioni proporzionali. Sia la loro grandezza, la loro altezza e la posizione reciproca riepetta le proporsioni auree. Inoltre ho voluto inserire questi 2 elementi all'interno del patio, in quanto si relazione perfettamente al carattere brillante del patio, infatti vedo nell'acqua l'elemento che con le sue riflessioni può riempire di s Scintillii il patio.

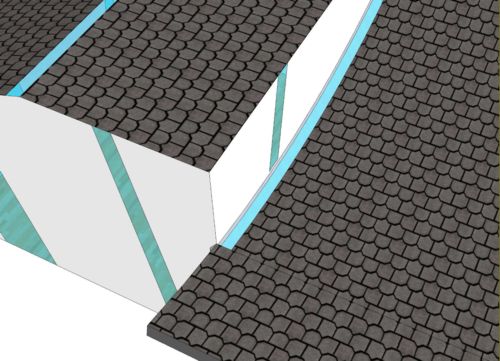

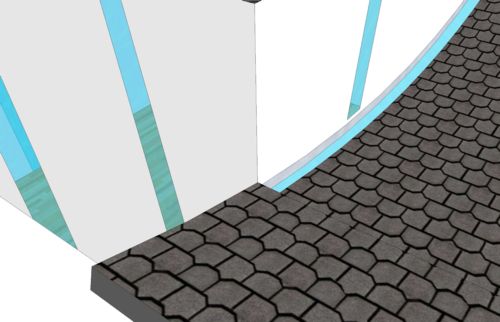

Elemento per il deflusso dell'acqua in copertura

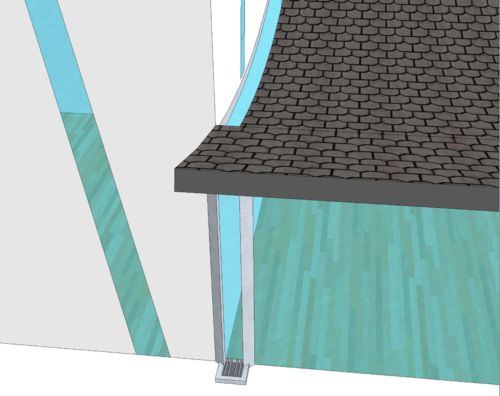

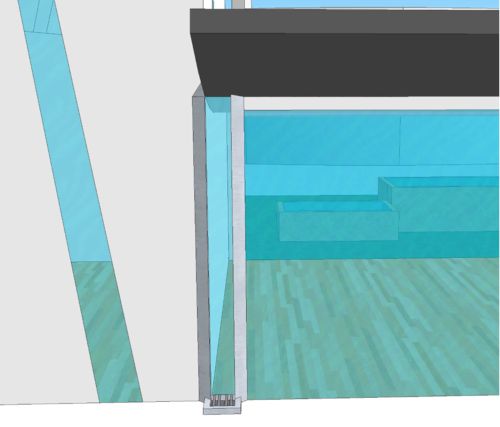

Il secondo dettaglio che ho trattato è la modalità di deflusso delle acque meteoriche della coperura dell'ingresso. Questa cpertura infatti data la sua forma tenderebbe ad accumulare acqua. Per questo ho scelto di creare dei canali di scolo laterali, che continuiono per le estremit° della facciata dell'ingresso fino a defluire in un elemento di raccolta presente nel suolo. Anche in questo caso per accentuare il carattere brillante dell'ingresso ho scelto di realizzare il canale in materiale trasparente così che l'acqua che scorre in copertura ed in facciata possa creare riflesione solare, quindi scintillio.

Fotoinserimento:
