1) Griglia di congruenza geometrica.

Essa è basata su proporzioni armoniche tra lo spazio esterno del giardino, lo spazio interno della casa e lo spazio interno/esterno del patio.

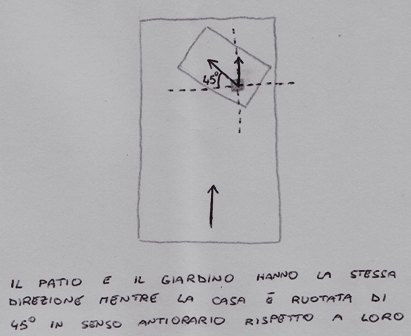

2) Direzione.

Identificazione di una o più direzioni come matrici generative delle relazioni complesse interno/esterno.

3) Obiettivi.

4) Catalizzatore.

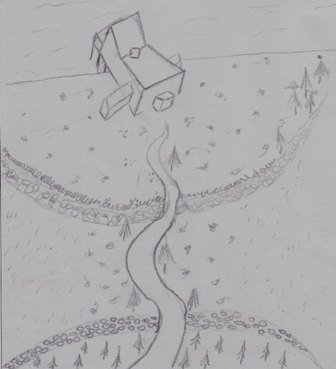

5) Paradigma indiziario.

6) Paradigma organizzativo.

7) Possibile scenario.

8) Catalizzatore e paradigma indiziario rapporti interno/esterno.

Nel pozzo veneziano l'acqua non veniva ricavata accedendo a una fonte sotterranea, ma esclusivamente tramite raccolta e filtraggio dell'acqua piovana tramite i quattro tombini che circondano il pozzo. Con lo stesso concetto gestisco il rapporto tra interno, esterno e patio.

9) Catalizzatore e paradigma indiziario giardino.

10) Paradigma organizzativo giardino.

11) Griglia di congruità.

12) Formalizzazione zero.

13) Viaggio immaginario negli spazi da progettare e sviluppo di ogni singolo evento in base alla funzionalità ed al carattere da raggiungere.

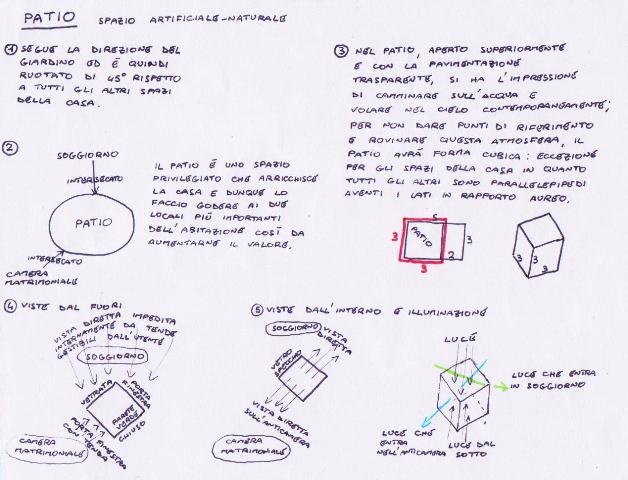

PATIO
Lo spazio caratteristico è il patio che pur essendo interno all'abitazione ha la direzione del giardino. Qui si affacciano i due locali più importanti: il soggiorno e la camera da letto. Sul patio si ha l'impressione di camminare sull'acqua e contemporaneamente volare nel cielo, non ci sono punti di riferimento ed è il posto ideale per rilassarsi e farsi avvolgere dalla natura. E' l'unico ambiente cubico, tutti gli altri saranno parallelepipedi aurei aventi come lati la successione di Fibonacci.
Il mio viaggio progettuale parte da una sedia "morbida" e da qui sviluppo il patio.

Sedia "morbida" e una variazione della sedia "morbida".



Trasformazione del cubo mediante le regole di trasformazione definite in precedenza.

CAMERA MATRIMONIALE

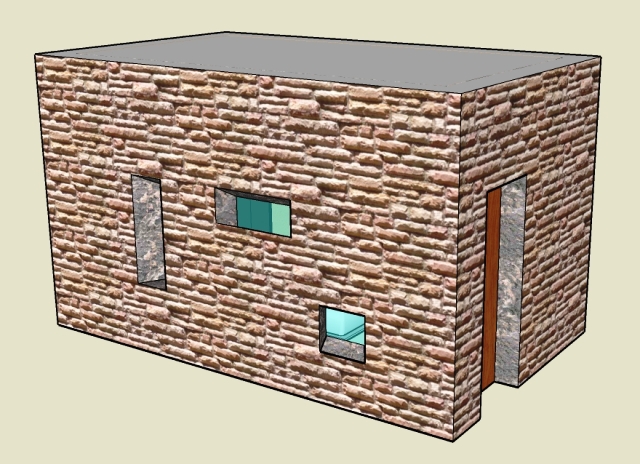

Isolata in mezzo alle acque del lago, collegata al resto dell'abitazione con uno stretto corridoio, si affaccia indirettamente sul patio. L'involucro in sasso rende lo spazio riservato e solo tre piccole aperture prospettiche che permettono una spettacolare veduta del panorama direttamente dal letto, bucano la massiccia protezione.

SOGGIORNO E INGRESSO
Il soggiorno è il primo locale artificiale che chi entra nell'abitazione incontra. E' uno spazio semi-aperto e misterioso; la pavimentazione, le aperture, la luce e i pilastri rendono intuibili i percorsi agli utenti. Il soffitto nella parte a sbalzo sull'acqua riproduce le onde del lago.
Il locale è collegato mediante un'apertura ad arco, senza serramento, alla cucina mentre il bagno è ben nascosto; l'ingresso situato nel punto più a nord ovvero lo spigolo destro del soggiorno, irrompe di forza con la stessa direzione del giardino la quale taglia di netto l'ambiente in due. L'ingresso è particolare, esso viene trasformato secondo una vista prospettica interna ed una esterna.


Vista prospettica esterna, interna e in assonometria.

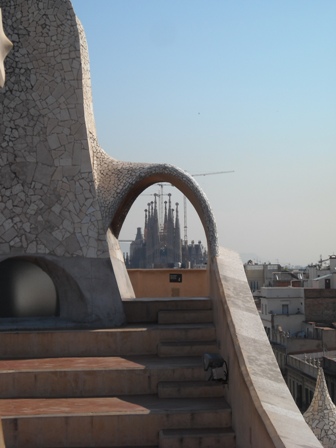

Come Gaudì ha incorniciato la Sagrada Familia dal tetto di Casa Milà, io immortalo come se fosse un quadro dinamico uno spazio naturale. Ecco il parallelepipedo 5x8x3 trasformato.

CUCINA
La cucina è scavata nella roccia dello scoglio e si integra perfettamente con l'ambiente circostante; si tratta di una grotta avente come unico prospetto quello che guarda verso il lago, questo è un rettangolo aureo completamente trasparente.
Internamente lo spazio è stato diviso in due: sala pranzo e sala cottura, in maniera che gli odori restano isolati in quest'ultima stanza. Per favorire l'illuminazione a chi cucina è stato realizzato un lucernario in alto; la sala pranzo è ribassata dietro per favorire la propagazione della luce.

SOTTERRANEO
Anch'esso scavato nella roccia dello scoglio, comprende due stanze: camera da letto e lavanderia.
E' collegato al piano superiore da una scala (fino al livello del bagno) e da una rampa.
Nonostante resti sotto al volume che fuoriesce, l'acqua del lago riflette i raggi solari illuminando eccessivamente i locali a tal punto da realizzare un sistema di frangisole in canne di bambù.

14) Scenari.

1_Innalzamento soggiorno.
2_Innalzamento parte del giardino "misterioso".
3_Abbassamento di 1/6 della sua altezza del bagno ad ovest.
4_Innalzamento parte del giardino "naturale".
5_Ulteriore innalzamento parte del giardino "misterioso".

15) Variazioni.

3 bis_Innalzamento della camera matrimoniale di 1/2 della sua altezza e abbassamento di 1/6 della sua altezza del bagno ad ovest.
4 bis_Innalzamento parte del giardino "naturale".
5 bis_Ulteriore innalzamento parte del giardino "misterioso".

Scala di collegamento nella variazione 3 bis.

16) Viste prospettiche.

Vista generale in cui si notano le direzioni e l'organicità tra artificiale e naturale.

Vista "misteriosa".

Vista "naturale".

Vista dalla barca.

Vista all'ingresso e del soggiorno.

Vista di uno scorcio di cucina e dal patio seduto sulla sedia "morbida".

Viste panoramiche dal letto matrimoniale.

17) Sezioni orizzontali e verticali.

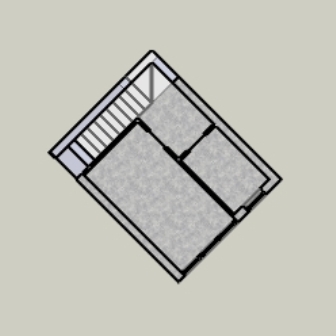

Pianta piano terra e piano interrato.

Sezione N-S.

Sezione O-E.
