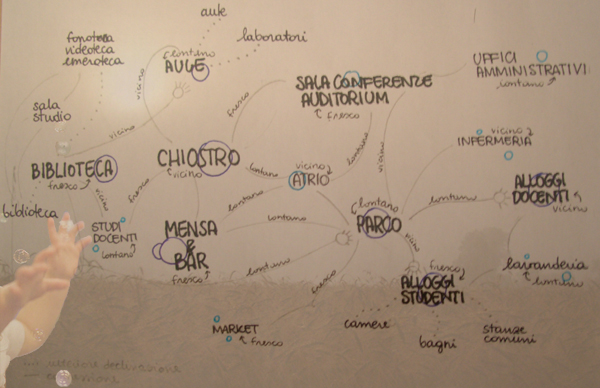

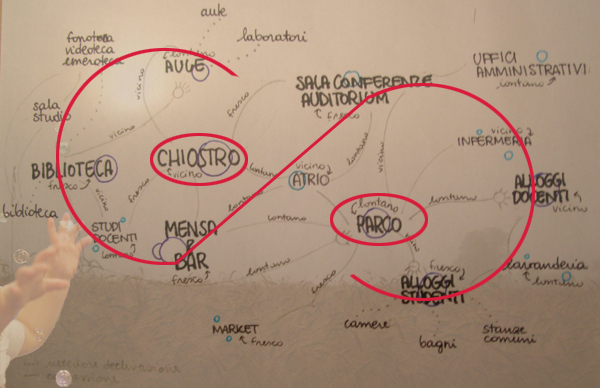

In rosso lo schema di sviluppo del paradigma organizzativo: gli eventi gravitano attorno a due eventi-polo: il chiostro e il parco.

La maglia

Nella maglia ho evidenziato in verde lo schema di sviluppo seguito dal paradigma organizzativo.

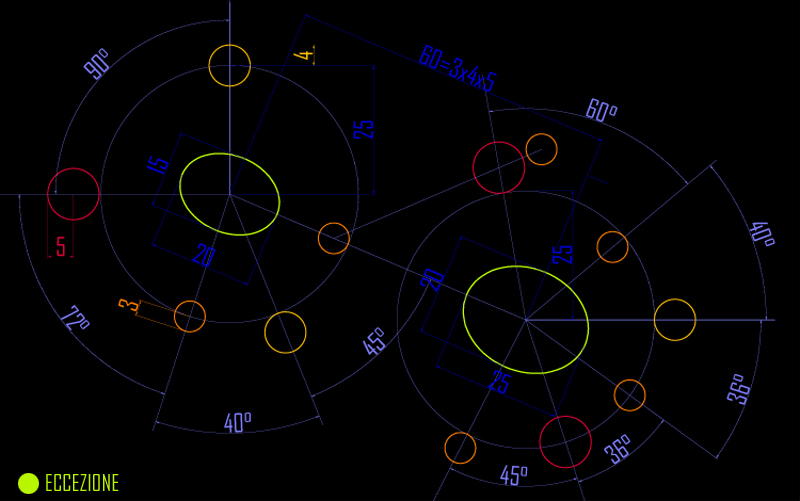

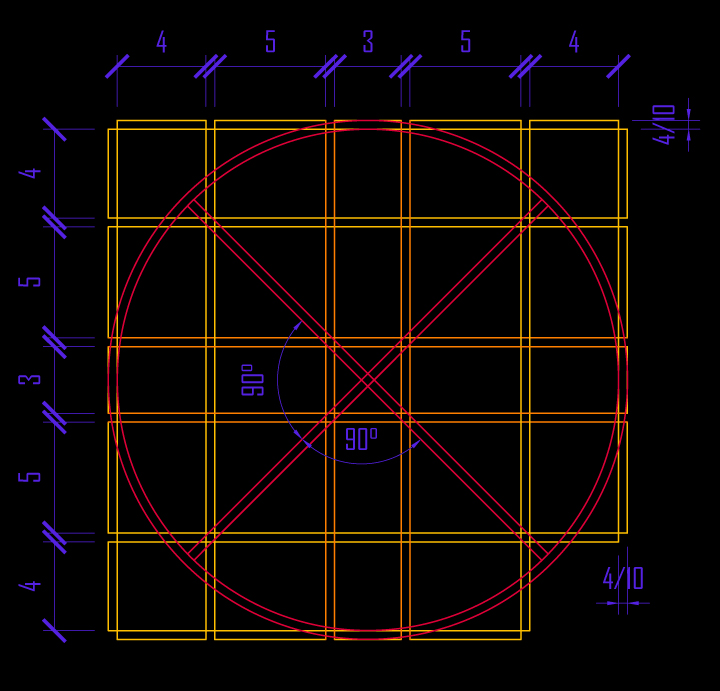

Le cifre che compaiono nell'immagine, fatta eccezione per le ampiezze degli angoli, sono da considerarsi rapporti proporzionali. Basandomi sulla terna pitagorica ho cercato di creare, usando anche multipli, una maglia armonica.

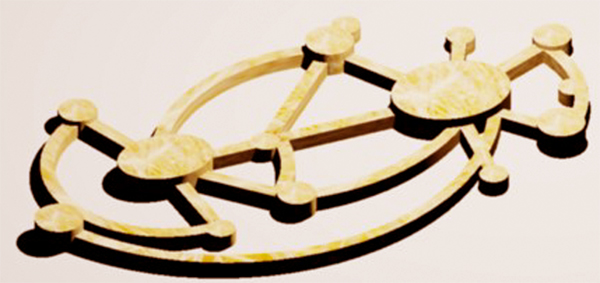

Le ellissi rappresentano le due eccezioni e coincidono con i due poli attrattori che compaiono nel paradigma organizzativo. I percorsi polo-evento"periferico" è radiale (generalmente), mentre le connessioni fra periferici seguono la circonferenza direttrice centrata nel polo se ad esso legati altrimenti si tratta di un arco di ellisse con centro il centro dell'altrio e assi corripondenti alla distanza fra il centro del primo/secondo evento e quello dell'atrio.
Le connessioni rispettano le regole sopra citate tranne nel caso auditorium-uffici amministrativi che presenta un percorso rettilineo fra i due eventi che ha per direzione quella individuata dalla congiungente il centro dell'atrio e dell'auditorium.
La gerarchia fra gli spazi è stata evidenziata nel paradigma organizzativo e in maniera più intuitiva ed evidente nella maglia grazie al colore: le due eccezioni balzano all'occhio in verde, seguite dagli spazzi rossi, arancioni e dulcis in fundo quelli gialli.

Per definire le altezze dei veri volumi ho scelto la terna pitagorica 3,4,5. I valori sono stati attribuiti in base alla gerarchia individuata fra gli eventi grazie al paradigma e già esplicitata nella maglia strutturale.

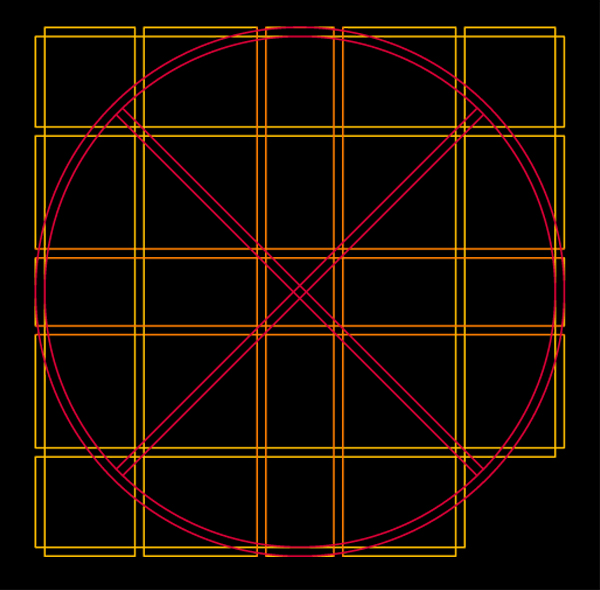

La maglia ortogonale privata di un quadrante rappresenta quella principale per l'I.R.T.A.L. alla quale si affianca una maglia a impianto circolare che rappresenta un'eccezione rispetto a quella poligonale.
La maglia circolare è stata impiegata per le aule e la biblioteca.
In giallo è rappresentata la maglia regolare, in rosso quella eccezionale e in arancione la griglia comune ad entrambe.

Le proporzioni che stanno alla base delle maglie e della loro articolazione dimensionale sono basate sulla terna 3,4,5 e i suoi multipli nel tentativo di defire un insieme armonico.
La simmetria che potrebbe individuarsi nella maglia in realtà è imperfetta in quanto viene negata con la mancanza di una "camapata" in basso a dx.

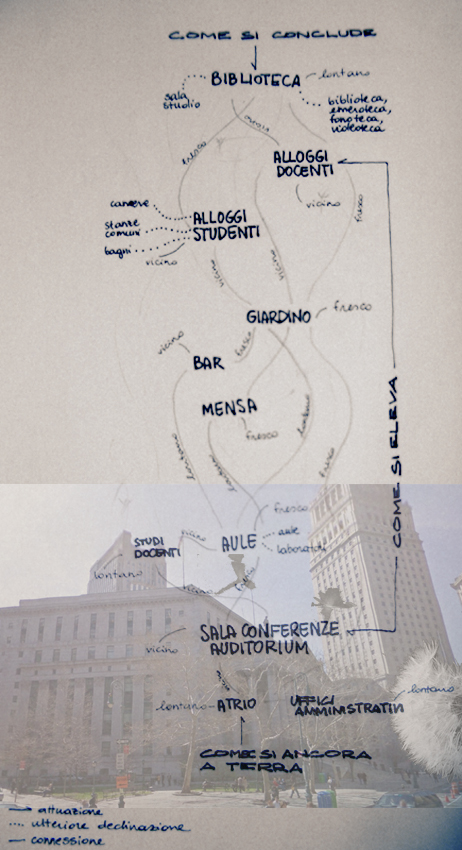

L'ancoraggio a terra avviene attraverso l'atrio, gli uffici amministrativi e i servizi correlati.
L'elevazione vede il procedere della griglia regolare sviluppata volumetricamente alternarsi a momenti di variazione: la maglia circolare delle aule e la forseta di pilastri che media fra giardino e alloggi.

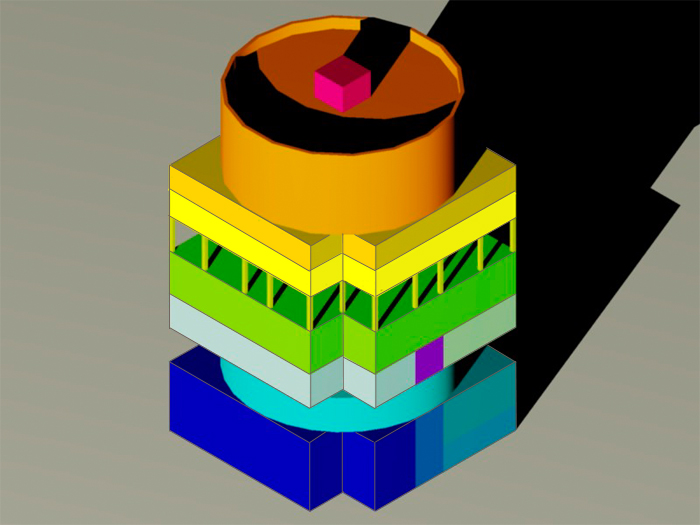

Il coronamento è il rappresentato dalla sommità della biblioteca resa accessibile grazie all'ascensore (volume rosso) cosicchè non rappresenti una vera fine, ma attraverso la possibilità di fruirne sia un "nuovo inizio" dando la possibilità di proiettarsi lontano come il soffio della brezza.

Dal chiostro lo sguardo corre attraverso l’atrio al parco propendendosi verso esso. Il marcato sviluppo prospettico del percorso chiostro-atrio e atrio-parco affascina l’osservatore invitandolo a giocarvi percorrendolo. Le aperture dei corridoi che connettono chiostro e atrio richiamano le “tracce” delle particelle accelerate.

Dal chiostro si vede la biblioteca ergersi più alta delle porzioni di I.R.T.A.L. vicine, ma non vi è un percorso diretto, bisogna studiare come “ afferrarla"…

“Hic quem creticus edit
Dedalus est laberinthus
De quo nullus vadere
Quivit qui fuit intus
ni Theseus gratis Ariadnae stamina jutus”
(Scritta accanto al labirinto del Duomo di Lucca)

Ponendosi nell’ascensore di vetro e guardando verso l’alto si vede il tubo che lo alloggia, essendo del medesimo materiale lascia intravedere indizi di ciò che si trova ai piani superiori e “termina nel cielo”.

Il vano dell’ascensore ricorda le spirali descritte dalle foglie trasportate dal vento.

Guardano il soffitto del bar si vedono dei lucernari dai quali il giardino soprastante “entra”.

Il giardino sarà curato in modo che non possa mai evocare una natura selvaggia, ma rappresenta in ogni caso un momento di cesura e negazione dell’artificialità del edificio e del contesto fortemente urbanizzato in cui sorge l’I.R.T.A.L. rafforzandone tale aspetto e rendendolo ancor più visibile contrapponendovisi.

"Pubblico":Inizio: vicino - Coronamento: fresco - Divisione: vicino/lontano - Bucatura: lontano/fresco - Piegatura: vicino(/lontano) - Connessione: fresco - Elevazione: vicino
"Privato":Divisione: fresco - Bucatura: lontano - Piegatura: lontano - Connessione: fresco

Inizio: lontano - Coronamento: lontano - Bucatura: lontano - Piegatura: fresco - Connessione:fresco - Elevazione: vicino

Inizio: fresco/vicino - Coronamento: lontano - Bucatura: fresco/lontano - Connessione: lontano
