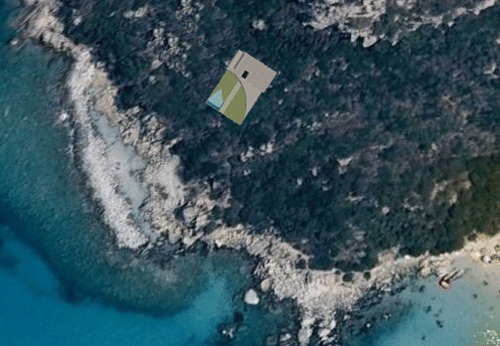

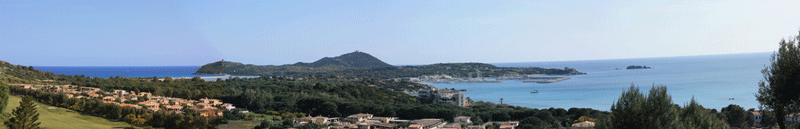

L'abitazione monofamiliare progettata è situata a Villasimius (CA), in Sardegna a stretto contatto con il mare. Questo elemento (che ho già preso in considerazione in un architettura precedente)ha uno stretto rapporto con il complesso abitativo costruito infatti ne determina una delle direzioni principali del progetto. Sul mare di affacceranno la maggio parte delle vetrate presenti nella casa e il suo richiamo all'interno di essa sarà evidente.

Aggettivi caratterizzanti l'architettura del progetto

La regola dell'ABC: ARMONICO - BRILLANTE - CONFORTEVOLE

Armonico: inteso come ben proporzionato, equilibrato
Brillante: inteso come luminoso, scintillante, lucente
Confortevole: inteso come piacevole, accogliente, costruito per i principali fruitori

Catalizzatore

Nascita di Venere - Sandro Botticelli
1982-85, tempera su tela, Galleria degli Uffizi (Firenze)

Ho scelto questo quadro di Botticelli in quanto credo in esso siano riscontrabili i tre aggettivi da me scelti per questo progetto: armonico, brillante e confortevole. Questa individuazione è bel visibile in questo schizzo che ho realizzato:

- i capelli di Venere l'abbracciano in modo armonico
- Venere sorge da una conchiglia come un fiore in modo brillante
- il ventre di Venere è confortevole

Altra ragione per cui ho scelto questa opera è il fatto che la Venere di Botticelli rispetta le proporzioni auree (che avranno grande importanza nel progetto).
Il catalizzatore rimane invariato per i tre elementi che saranno presenti nel progetto (1: rapporto interno-esterno; 2: organizzazione del giardino; 3: rapporto casa-patio), sarà però applicato in scale differenti.

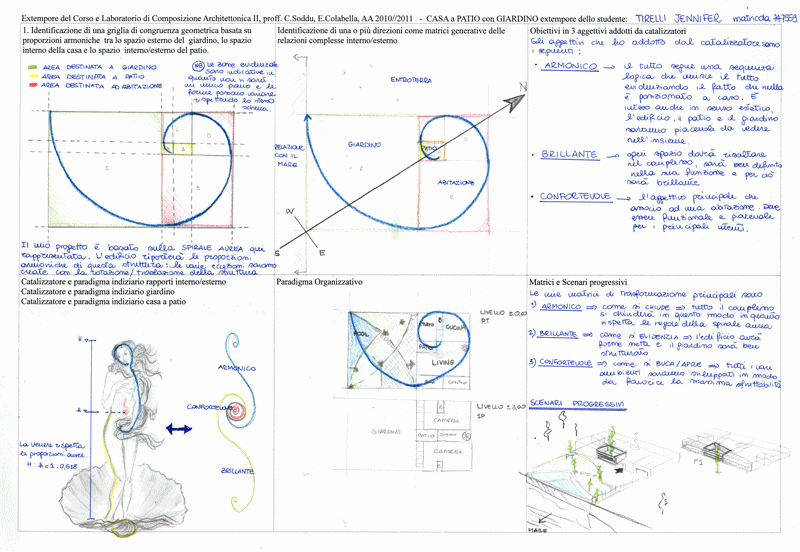

Importanza della Spirale Aurea

Grande importanza è stata data a questa forma geometrica costruita secondo regole ben precise (rapporto 1:1,618) in quanto è strattamente collegata al catalizzatore scelto, ma anche perchè da questa costruzione è stata addotta la griglia di costruzione del progetto.

In questo scema è possibile vedere anche l'orientamento che verrà dato all'edificio.

Per visualizzare l'immagine in dimensioni maggiori seguire il link: Esercitazioni progettuali. Vedere Esercitazione 06.

Paradigma indiziario

Il paradigma indiziario, dedotto dalla Venere di Botticelli, è formato da linee curve e da una spirale che le collega.

Paradigma organizzativo e struttura topologica

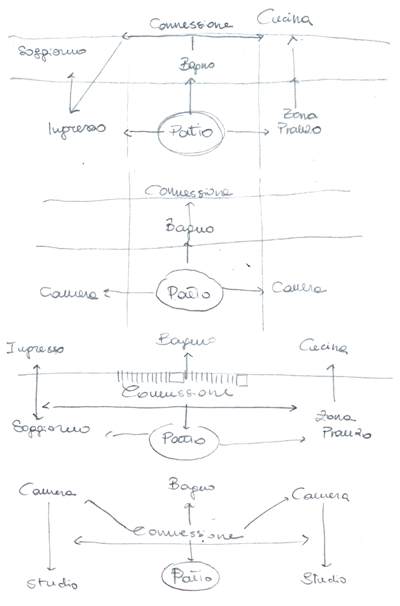

In questi disegni ho individuato una struttura schematica di come sarà organizzata l'abitazione. Tutto si sviluppa intorno al patio, nonostante non sia posizionato perfettamente al centro dell'abitazione, ma segue la costruzione aurea.

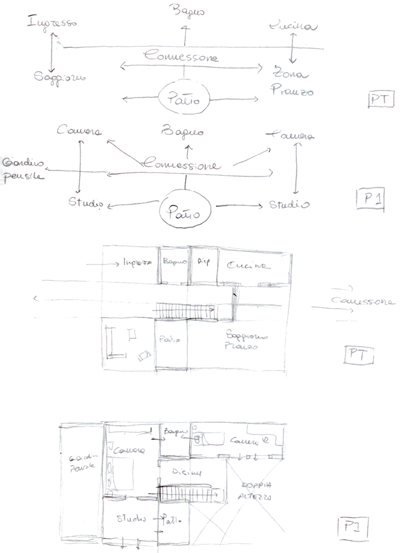

Ho successivamente modificato la griglia in modo da ottenere una configurazione dei locali ottimale e da qui ho realizzato una prima bozza delle piante della casa, seguendo la suddivisione data dalla costruzione attorno alla spirale aurea.

Ho successivamente definito in modo più dettagliato la disposizione dei vari ambienti aiutata da un abbozzo di griglia organizzativa. Il tutto seguito da un piccolo schizzo dell'idea di edificio che vorrei realizzare.
Ho inoltre evidenziato il rapporto che l'edificio avrà con l'oceano e con l'entroterra, definendo un asse direzionale.

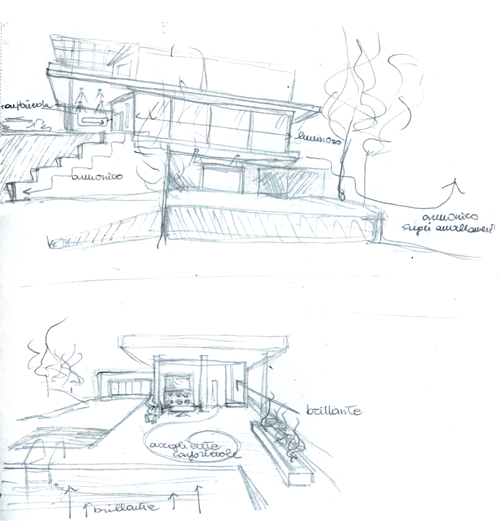

Schizzi tridimensionali dell'edificio

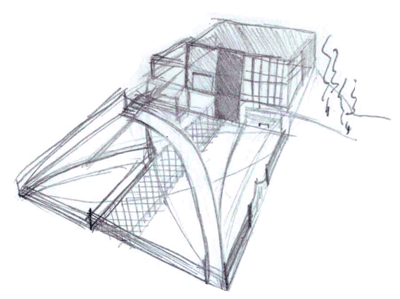

Dopo aver creato una disposizione interna, mi sono concentrata sulle varie modifiche e miglioramenti da apportare alla struttura esterna. Inoltre ho creato un primo schizzo della struttura del giardino che fronteggia la casa e si affaccia sul mare: per realizzare le varie porzioni ho utilizzato le parti di curva della spirale aurea presenti nel quadrato che delimita l'area destinata a verde privato.

Evoluzione del progetto

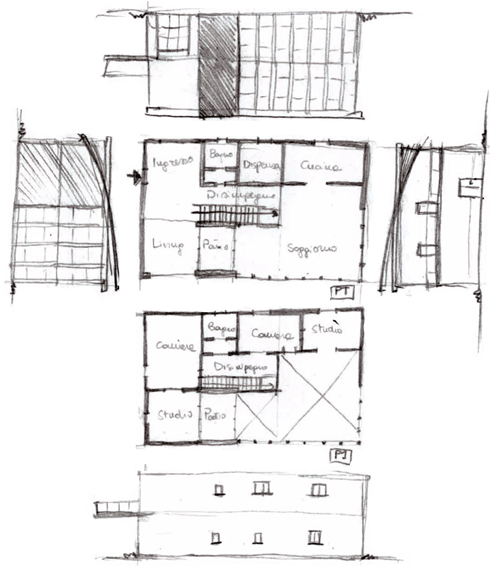

In questi disegni è visibile la disposizione ottimale ottenuta per i vari ambienti della casa e i quattro schizzi che rappresentano i prospetti della casa.

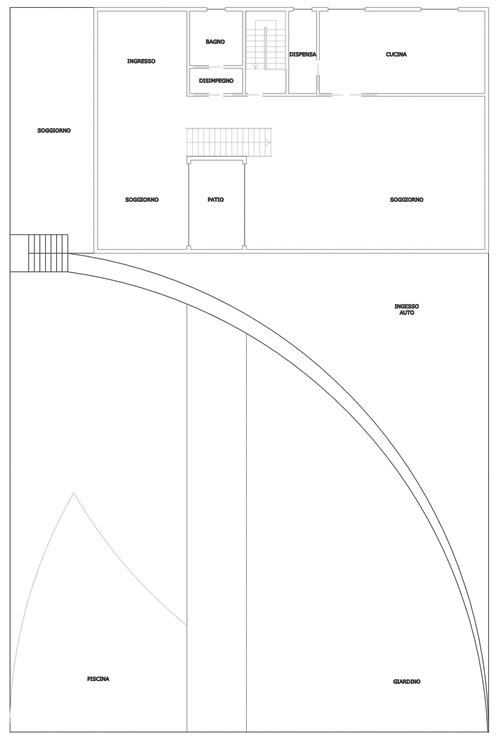

Rappresentazione in pianta:

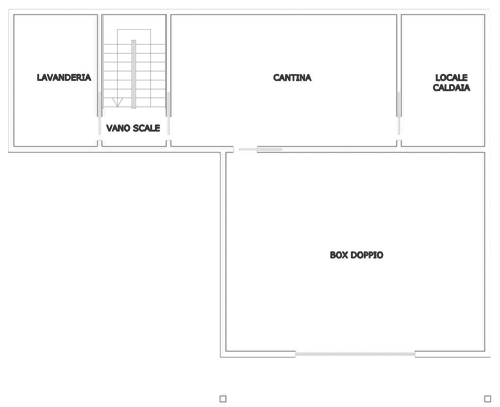

Successivamente ho concretizzato l'idea progettuale disegnandone le piante dei vari livelli.

Modellino 3D

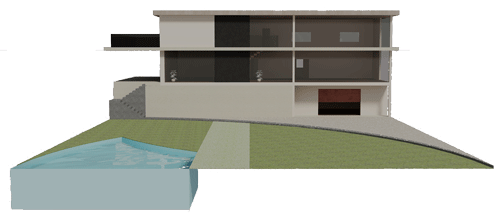

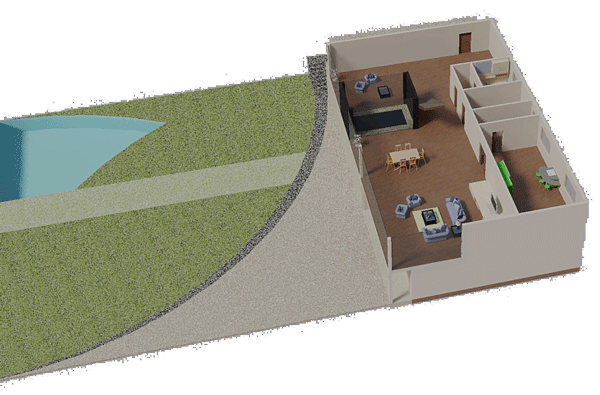

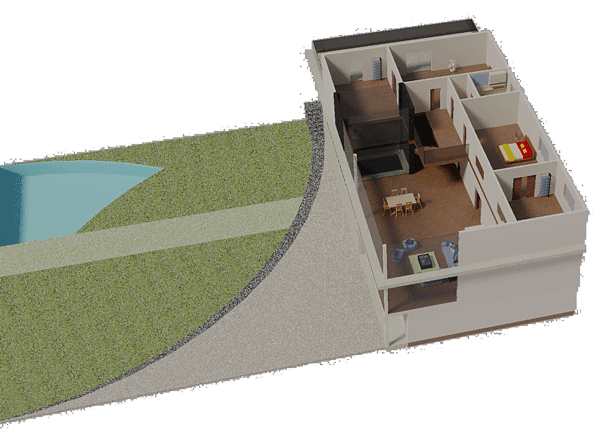

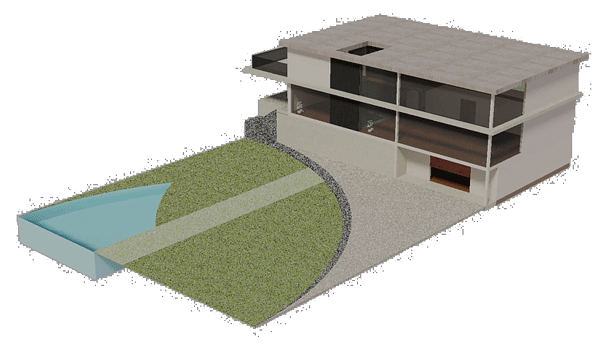

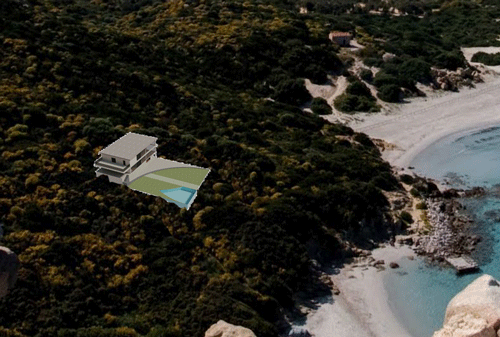

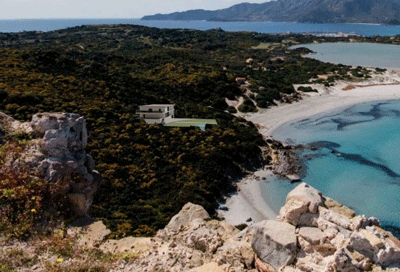

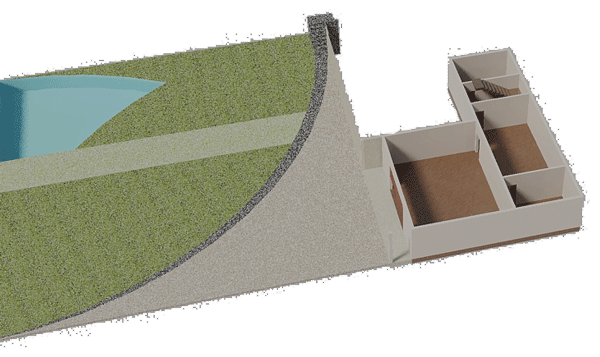

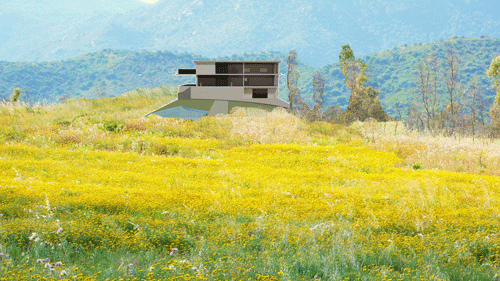

Rendering progettuali
