La trasformazione della sfera è avvenuta tramite l'addizione di alcune funzioni goniometriche alle coordinate X, Y e Z originarie. Il taglio della superficie ottenuta è stato effettuato con un' operazione di troncamento rispetto ad un piano verticale secante la superficie stessa. La foratura del modello ottenuto è avvenuta tramite troncamento della superficie rispetto ad altre superfici che la intercettavano, costruite per estrusione di curve tracciate direttamente sulla superficie di partenza.

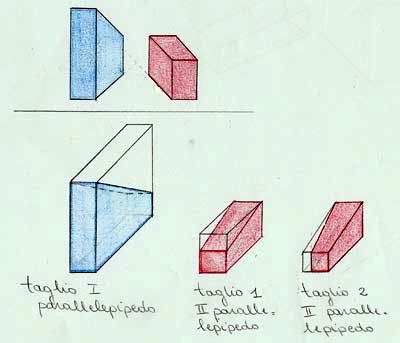

Studio delle modifiche da apportare ai parallelepipedi per ottenere la vista prospettica prescelta.

La vista assonometrica rivela l'entità dei solidi, risultato di varie operazioni di troncamento.

In questo secondo esempio, la vista prospettica è stata ottenuta tramite uno smusso di entrambi i parallelepipedi meno accentuato rispetto al caso precedente. A differenza del primo esempio, in cui i solidi erano disposti parallelamente rispetto al lato lungo, i parallelepipedi sono qui disposti secondo un angolo.
