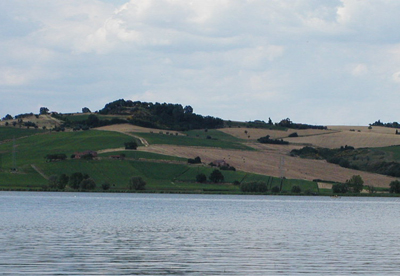

Il mio progetto andrà a collocarsi sulla riva del lago Trasimeno

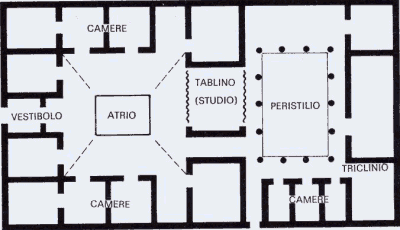

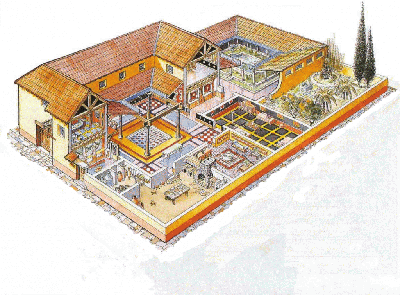

Quando abbiamo iniziato a parlare di questo progetto ho subito pensato alle domus romane che avevano due patii all'interno delle loro case; infatti anche nel mio progetto ho l'intenzione di ispirarmi a questo tipo di edificio con due patii ripresentado in chiave moderna la domus

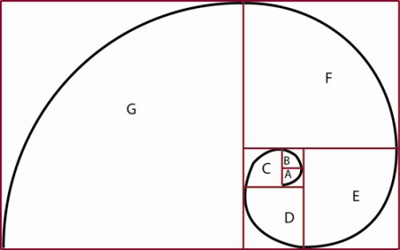

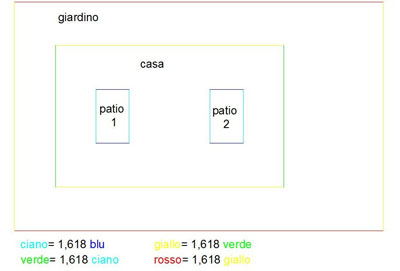

Una delle richeste per questo progetto era di stabilire delle proporzioni armoniche all'interno dell'edificio; per questo ho utilizzato il rapporto aureo per la definizione della griglia di congruità

come si può vedere i vari rettangoli sono tra loro in proporzione aurea

In quest'immagine ho creato delle direzioni, infatti o girato la griglia e segnato le principali direzioni che mi serviranno succissivamente per sviluppare il mio progetto, ho girato la griglia perchè la mia intenzione è di avere la parte più grande del giardino il piu vicino possibile al lago

A questo punto ho individuato due catalizzatore per la definizione degli aggettivi e per creare il paradigma indiziario;

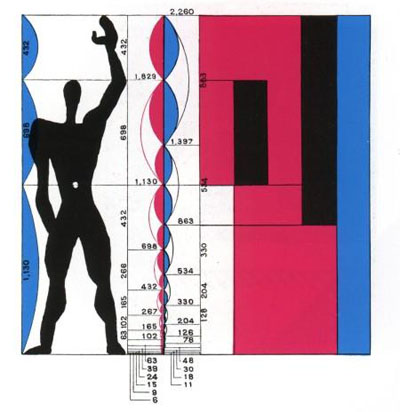

La prima immagineè Le modulor di Le Corbusier da cui ho addotto l'aggettivo dinamico; l'altra immagine è il dipinto La Venere di Botticelli da cui ho addotto gli aggettivi pulsante e luminoso e da cui prendo spunto per realizzare il paradigma indiziario del giardino

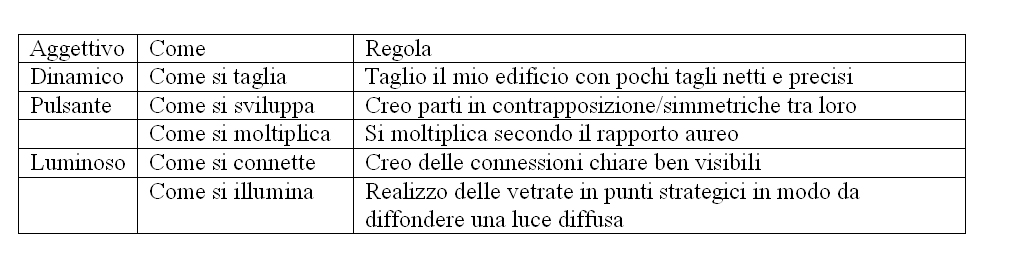

in questo schema ho riportato le regole che intendo utilizzare per la realizzazione del mio edificio (alcune regole sono prese dai progetti precedenti)

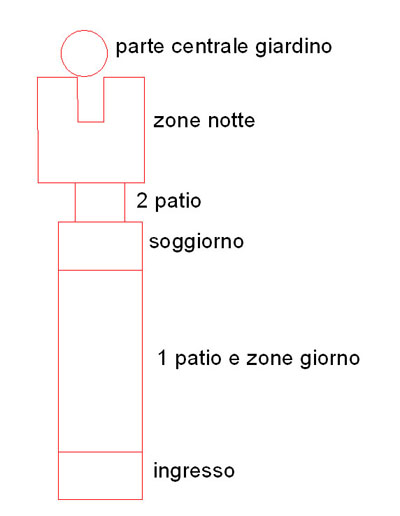

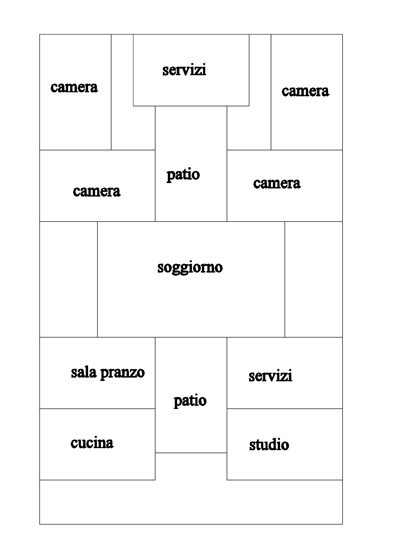

Utilizzando come catalizzatore l'immagine di questo giocatore di pallavolo che sta alzando ho creato il mio paradigma organizzativo

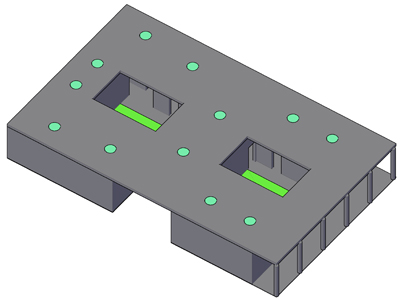

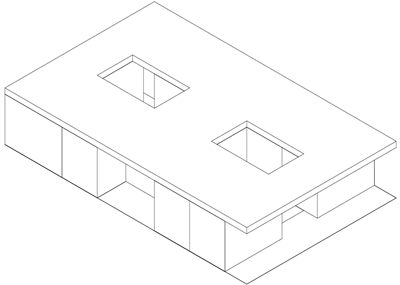

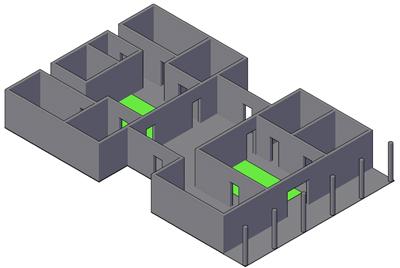

in queste immagini ho realizzato la prima formalizzazione del mio progetto anche con una bozza di 3d

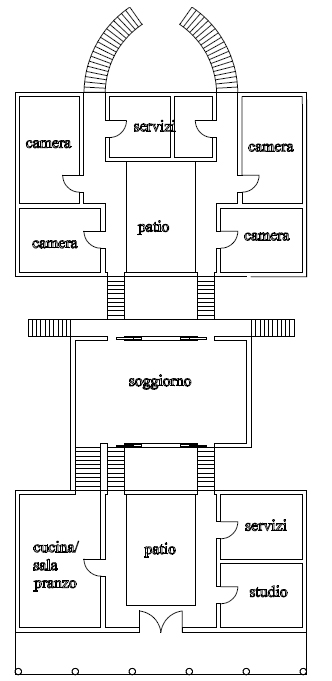

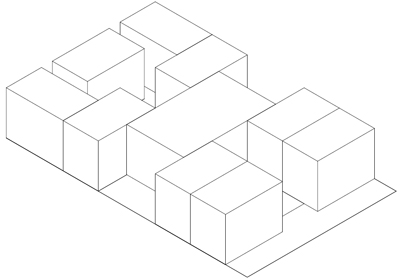

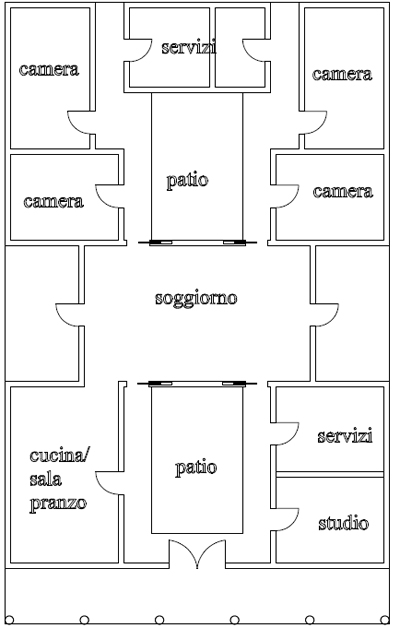

a questo punto utilizzando le regole poste e sfruttando i paradigmi scelti ho sviluppato il mio edificio

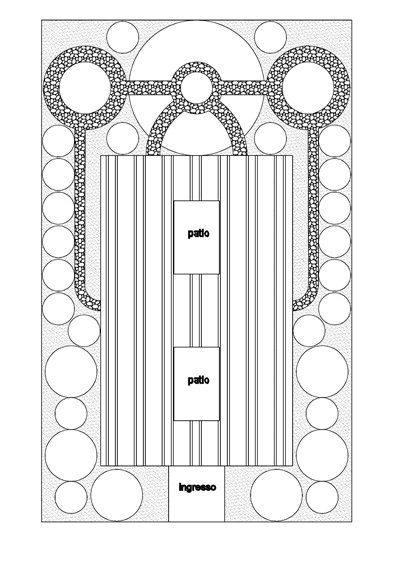

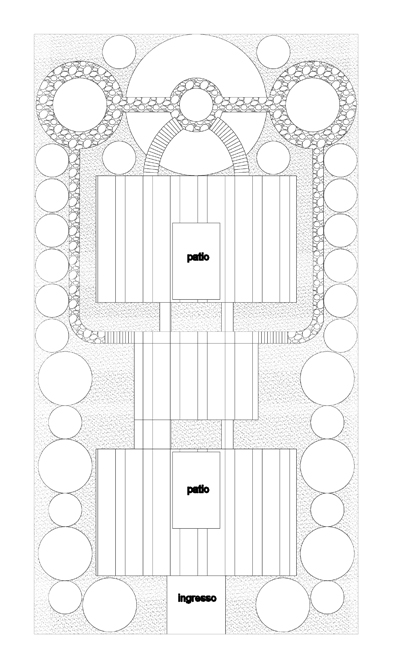

in questa immagine invece ho realizzato la disposizione del giardino dove i vari cerchi sono in proporzione aurea tra loro; nei cerchi bianchi andranno a collocarsi varie piante e fiori

a questo punto utilizzando alcune delle regole ho modificato il mio edificio;

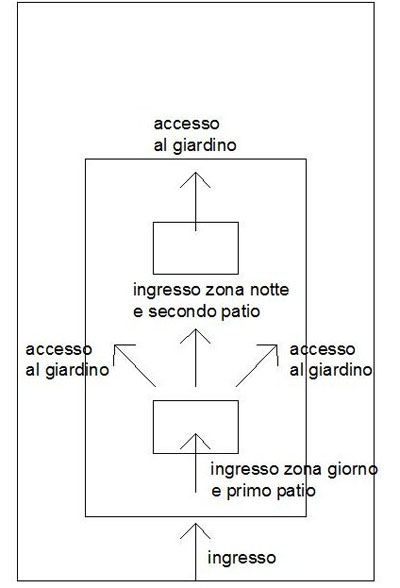

in questa prima immagine ho sviluppato uno schema organizzativo, subito si può notare come le parti si siano distanziate creando vari passaggi e rendendo l'ultima parte ancora più riservata

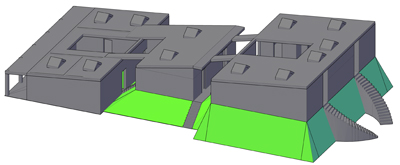

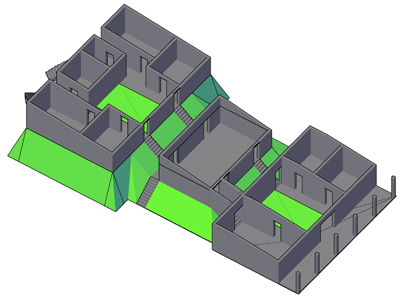

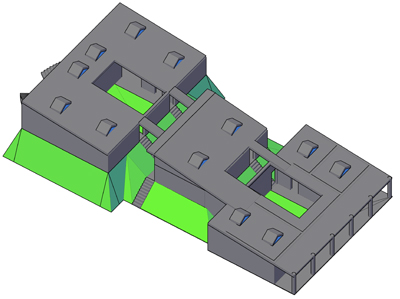

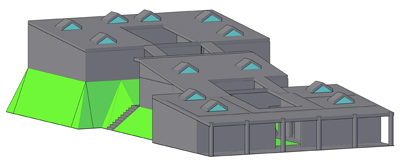

in queste immagini mostro come ho realizzato l'edificio in 3D; si puo notare come si sviluppa su più livelli ma rimane sempre il collegamento al giardino da tutti e 3 i livelli, anche l'illuminazione dell'edificio viene variata visto che ora il tetto si è inclinato e si sono creati dei lucernari che riescono a illuminare meglio i vari locali

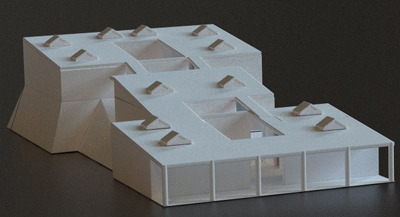

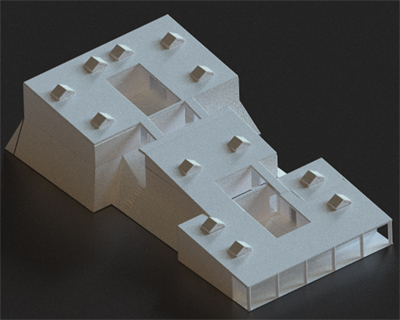

in queste due immagini ho creato una bozza di modellino

sistemazione del giardino dopo il secondo incremento di complessità

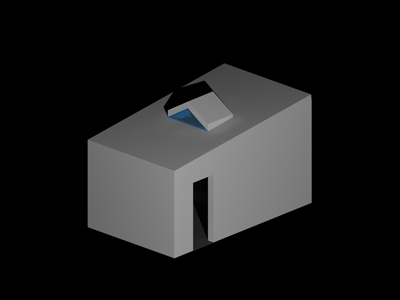

come dettaglio ho voluto approfondire il come entra la luce che è una delle mie regole, in questi due render ho preso una parte del mio edificio e si vede come la stanza viene completamente illuminata dalla finestra posta sul tetto rendendo l'edificio più luminoso

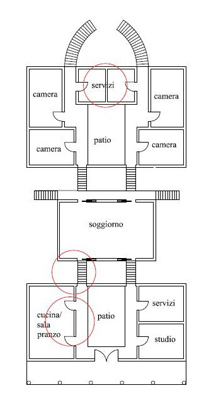

come terzo incremento di complessità non ho variato molto il mio progetto ma ho fatto qualche piccola modifica in modo da far combaciare alla perfezione il mio edificio con la regola come si sviluppa, rendendo il mio edificio totalmente simmetrico; nelle due immagini i cerchi rossi stanno ad indicare le modifiche effettuate

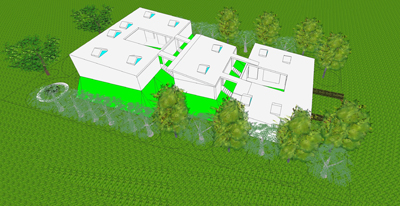

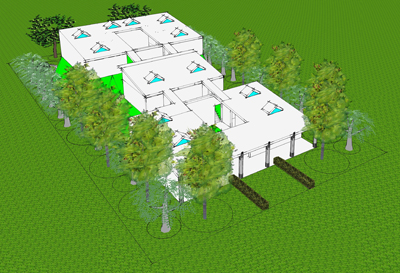

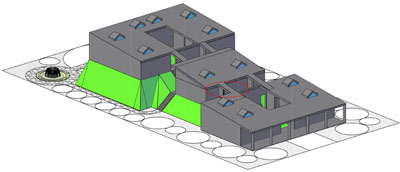

un altro tassello aggiuntivo è stato quello di inserire il giardino nel modello 3D

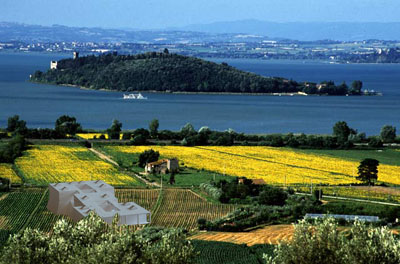

come ultima aggiunta ho inserito un miglior foto inserimento
